Входная дверь защищает квартиру или дом, а цилиндровый механизм отвечает за работу ключа и секретность замка. Если ключ начал заедать, механизм работает с усилием или после переезда хочется заменить комплект ключей, часто достаточно установить новую личинку.
Замена цилиндрового механизма позволяет обновить секретную часть замка без демонтажа всего корпуса. Главное, правильно подобрать новую деталь. Здесь имеет значение не только общая длина цилиндра, но и размеры его плеч, положение вертушки, тип управления и совместимость с установленной дверной фурнитурой.
Что такое личинка замка и зачем её менять
Личинкой в быту называют цилиндровый механизм замка. Также можно встретить обозначения «цилиндр», «сердцевина» и «цилиндровый механизм секретности». Это та часть замка, в которую вставляется ключ.
При повороте ключа внутренние элементы цилиндра приводят в движение кулачок или флажок. Он взаимодействует с корпусом замка и передаёт движение механизму, который управляет ригелями.
Цилиндровый механизм можно заменить отдельно, если корпус замка исправен и рассчитан на такой тип конструкции. Это удобно при потере ключей, переезде в новую квартиру, износе старой личинки или желании установить цилиндр с более подходящими характеристиками защиты.
Когда стоит заменить цилиндровый механизм
После покупки квартиры или дома замена личинки позволяет перейти на новый комплект ключей. Старые ключи при этом перестают подходить к установленному цилиндру.
Замена также требуется при потере ключей, особенно если невозможно исключить доступ к ним посторонних людей. Новый цилиндр решает эту задачу без необходимости менять весь корпус замка.
Ещё одна причина связана с эксплуатацией. Со временем ключ может начать входить в скважину с усилием, поворачиваться рывками или заедать. Причиной способен стать износ цилиндра, повреждение ключа, загрязнение механизма или проблемы с положением двери и корпуса замка.
Иногда цилиндровый механизм меняют для повышения уровня защиты. В этом случае стоит выбирать модель с характеристиками, соответствующими конструкции входной двери, корпуса замка и защитной фурнитуры.
Размер личинки: главный параметр при выборе
Самая частая ошибка при покупке цилиндрового механизма связана с общей длиной. Покупатель может знать, что ему нужна личинка длиной 70 мм, но этого значения недостаточно для точного подбора.
У цилиндра есть две рабочие стороны относительно оси крепёжного отверстия. Расстояния от центра крепёжного отверстия до каждого торца называют плечами цилиндра. Для их обозначения производители используют разные буквы. В каталогах можно встретить A/B, X/Y и другие варианты.
Например, размер 35/35 мм означает, что от центра крепёжного отверстия до одного торца предусмотрено 35 мм, а до другого также 35 мм. Общая длина цилиндра в таком случае составляет 70 мм.
Размер 30/40 мм означает плечи длиной 30 и 40 мм. Общая длина также составляет 70 мм, однако цилиндр является асимметричным. Именно поэтому два цилиндра одинаковой общей длины могут иметь разное расположение относительно дверного полотна.
Общая длина (иногда её обозначают как размер C) — это просто длина всей детали от края до края. Она должна соответствовать толщине вашей двери вместе с накладками. Бывает 60, 70, 80 мм и больше. Но помните: общая длина складывается из двух плеч, и их соотношение критично.
Маркировка цилиндра: как читать обозначения
На упаковке или на самой личинке размер обычно указывают в формате «A/B C». Например, маркировка «35/35 70» означает, что общая длина — 70 мм, а расстояния от краёв до винта одинаковые — по 35 мм. Если же написано «31/61 92», значит, общая длина 92 мм, но расстояния до винта разные: 31 мм и 61 мм. Такая маркировка помогает быстро понять, подойдёт ли личинка к вашей двери, не вынимая её из упаковки.
В некоторых случаях производители используют запись вида «X-10-Y», например, «55+10+35». Здесь 55 и 35 — это плечи, а 10 — размер флажка (кулачка) между ними. Общая длина в таком случае составляет 55+10+35 = 100 мм. Это обозначение чаще встречается у цилиндров с флажком, и размер флажка не входит в размеры плеч, он указывается отдельно.
Такая маркировка используется некоторыми производителями для точного описания геометрии. Поэтому при выборе важно знать, по какой схеме маркирован конкретный цилиндр, и всегда лучше снять и измерить старую личинку, чем полагаться только на надписи на упаковке.
Плечи цилиндра A/B или X/Y: что означает маркировка
При выборе цилиндрового механизма важно понимать, откуда производитель отсчитывает размеры. В распространённой схеме плечи A/B или X/Y измеряются от центра крепёжного отверстия до соответствующего торца цилиндра.
Например, маркировка 40/50 мм означает одно плечо 40 мм и второе плечо 50 мм. При этом важно определить, какая сторона должна находиться снаружи двери, а какая внутри.
Для симметричного цилиндра значение одинаковое с обеих сторон. У асимметричной модели размеры отличаются, поэтому направление установки имеет значение.
При наличии защитной накладки, броненакладки или массивной декоративной фурнитуры размеры плеч подбирают с учётом толщины всех элементов, через которые проходит цилиндр.
Расположение вертушки: на длинном или коротком плече
Если цилиндр имеет внутреннюю вертушку (ручку-бабочку), при подборе нужно учитывать её положение относительно оси крепления.
Вертушка может располагаться симметрично, на длинном плече или на коротком плече. Этот параметр особенно важен для асимметричных цилиндров.
Например, у цилиндра с плечами 30/40 мм вертушка может находиться со стороны плеча 40 мм. В этом случае её называют расположенной на длинном плече. При размещении со стороны 30 мм вертушка находится на коротком плече.
Положение вертушки влияет на то, где она окажется относительно поверхности дверного полотна и внутренней дверной фурнитуры. Поэтому при замене старой личинки желательно сохранить не только размеры плеч, но и расположение вертушки.
При заказе цилиндра с вертушкой полезно указать продавцу полный набор параметров: размеры A/B или X/Y, сторону установки, тип цилиндра и положение вертушки. Это помогает подобрать механизм с нужной геометрией.
Какие размеры личинок встречаются чаще всего
Цилиндровые механизмы выпускаются в большом количестве размеров. В продаже встречаются модели общей длиной 60, 65, 70, 75, 80, 85, 90, 95, 100 мм и другие варианты.
При этом одна и та же общая длина может иметь разные размеры плеч. Например, цилиндр длиной 70 мм может быть 35/35, 30/40 или 40/30 мм.
Поэтому при покупке стоит ориентироваться на фактический размер старого механизма и положение его сторон. Для асимметричной личинки особенно важно не перепутать внутреннюю и наружную части.
Как правильно измерить личинку
Самый надёжный способ определить размер заключается в снятии старого цилиндра. Для этого дверь должна быть открыта.
На торце дверного полотна найдите крепёжный винт, расположенный напротив цилиндрового механизма. Выкрутите его полностью.
После этого вставьте ключ в личинку и слегка поверните его. Внутри цилиндра находится кулачок или флажок, который должен занять положение, позволяющее извлечь механизм из корпуса замка.
Аккуратно вытяните цилиндр из двери. Если он не выходит после снятия крепёжного винта, не стоит прикладывать чрезмерное усилие. Причиной может быть неправильное положение кулачка, перекос или повреждение механизма.

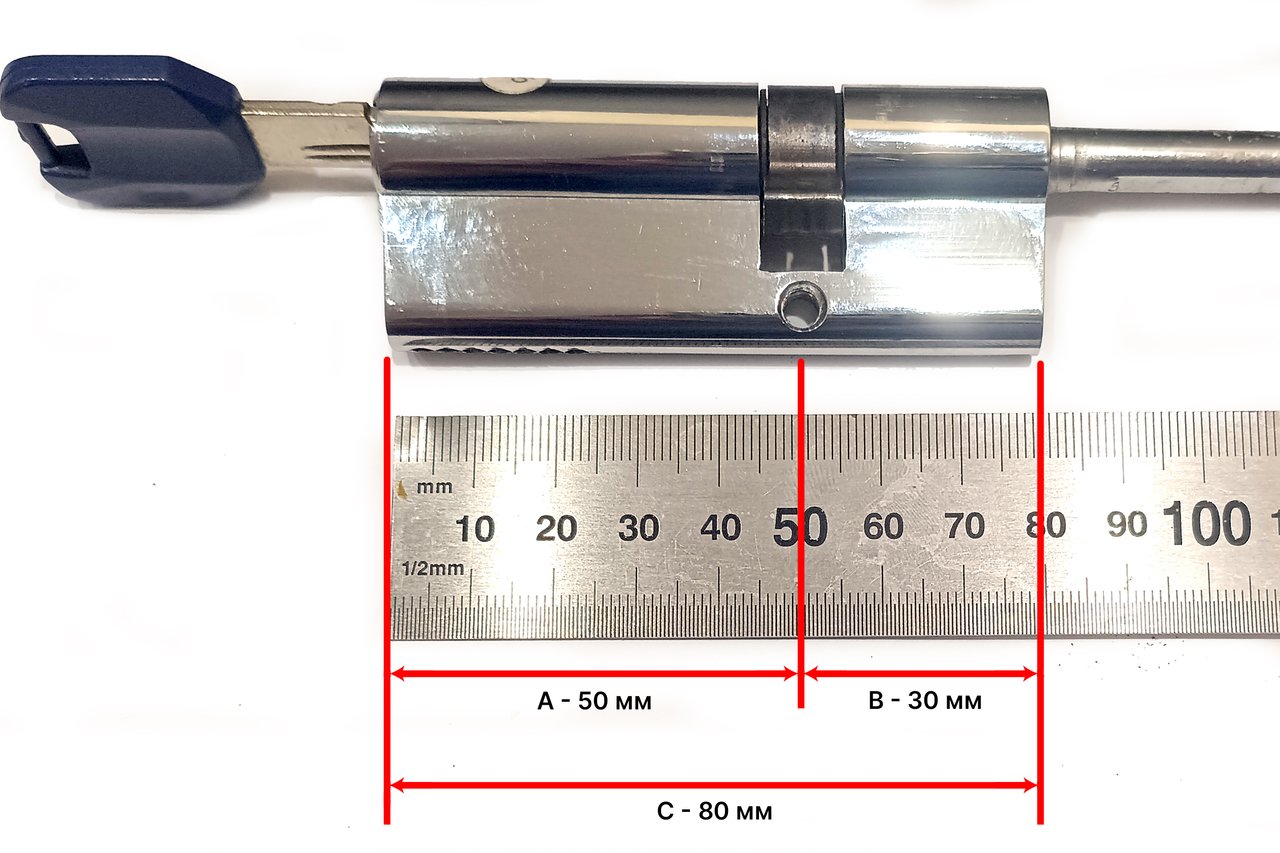

После снятия измерьте расстояние от центра крепёжного отверстия до каждого торца. Полученные значения покажут размеры двух плеч.
Если на двери установлена защитная накладка, отдельно учитывайте её толщину и конструкцию. Именно она влияет на положение цилиндра относительно наружной поверхности двери.
Какой длины должна быть личинка
Правильно подобранный цилиндр должен соответствовать толщине дверного полотна и установленной фурнитуре. Общая длина определяется с учётом двух плеч относительно оси крепления.
Особое внимание уделяют наружной стороне. Цилиндр не должен значительно выступать за защитную фурнитуру. Слишком большое выступание увеличивает доступ к корпусу цилиндра и может снизить защитные свойства двери.
Слишком глубокое положение также создаёт неудобства при использовании ключа. Поэтому ориентироваться нужно на конкретную конструкцию двери и рекомендации производителя защитной фурнитуры.
Симметричная и асимметричная личинка
Симметричный цилиндр имеет одинаковые плечи относительно оси крепления. Примером может служить размер 35/35 мм.
Асимметричный цилиндр имеет разные плечи. Например, 30/40 или 40/50 мм. Такие варианты позволяют правильно расположить механизм в дверях с разной толщиной отделки с внутренней и наружной стороны.
При выборе асимметричной модели важно соблюдать направление установки. Цилиндр 30/40 и цилиндр 40/30 имеют одинаковую общую длину, однако расположение длинного и короткого плеч отличается.
Какие бывают личинки по способу управления
По способу управления цилиндровые механизмы можно разделить на несколько распространённых вариантов.
Ключ-ключ. С обеих сторон цилиндра предусмотрена скважина для ключа. Открывать и закрывать дверь можно ключом с наружной и внутренней стороны.
Ключ-вертушка. Снаружи используется ключ, а изнутри механизм управляется поворотной вертушкой. Такой вариант удобен для повседневного использования, поскольку изнутри для запирания двери не требуется ключ.
Цилиндр со штоком. В некоторых конструкциях с внутренней стороны используется шток, на который устанавливается поворотная ручка. Конкретные размеры и возможность подрезки штока зависят от модели.
Перед покупкой важно проверить совместимость цилиндра с корпусом замка и установленной дверной фурнитурой.
Из каких материалов делают цилиндровые механизмы
Для производства цилиндров применяют различные металлы и сплавы. Корпуса многих моделей изготавливают из латуни, алюминиевых сплавов и других материалов. Внутри могут использоваться стальные, латунные и другие элементы.
Материал корпуса влияет на эксплуатационные свойства, однако по одному только материалу нельзя определить уровень защиты цилиндра. При выборе входного замка стоит смотреть на конструкцию конкретной модели и заявленные производителем защитные характеристики.
Секретность цилиндра и защита от вскрытия
Секретность характеризует устройство механизма и количество возможных комбинаций ключа. Защита от силового или манипуляционного воздействия является отдельной характеристикой.
В современных цилиндрах применяют различные решения для повышения стойкости к высверливанию, перелому, вытягиванию и другим способам воздействия. Некоторые модели имеют защиту от бампинга и дополнительные элементы внутри механизма.
Для входной двери цилиндр желательно рассматривать вместе с корпусом замка и защитной фурнитурой. Броненакладка или защитная розетка ограничивает доступ к корпусу цилиндра и является частью общей системы защиты.
Как снять старую личинку
При исправном цилиндре и открытой двери замена обычно выполняется достаточно просто.
Откройте дверь и найдите фиксирующий винт в её торце. Он находится на уровне цилиндра. Выкрутите винт.
Вставьте ключ в личинку и слегка поверните его. Кулачок внутри цилиндра должен встать в положение, при котором он не препятствует извлечению.
Потяните цилиндр на себя и аккуратно извлеките его из корпуса замка. Если механизм не выходит, проверьте положение кулачка и отсутствие перекоса.
При повреждённой или заклинившей личинке может потребоваться специальный инструмент. Попытки самостоятельно разрушить цилиндр способны повредить корпус замка, защитную фурнитуру или дверное полотно. В такой ситуации разумнее обратиться к специалисту.
Как установить новую личинку
Перед установкой убедитесь, что размеры нового цилиндра соответствуют старому механизму, а его стороны правильно ориентированы относительно внутренней и наружной части двери.
Вставьте цилиндр в корпус замка и совместите отверстие механизма с крепёжным отверстием в торце двери. Если используется цилиндр с ключом, при необходимости слегка поверните ключ, чтобы кулачок занял правильное положение.
После этого установите фиксирующий винт и аккуратно затяните его. Слишком сильная затяжка может создать дополнительную нагрузку на механизм.
Проверять работу замка после установки лучше сначала при открытой двери. Несколько раз поверните ключ в обе стороны и убедитесь, что механизм работает плавно. Затем проверьте закрывание двери.
Почему новая личинка может работать туго
Если после замены ключ поворачивается с усилием, сначала проверьте правильность установки цилиндра. Он может стоять с перекосом, а крепёжный винт может быть затянут чрезмерно.
Если при открытой двери механизм работает нормально, а после закрывания ключ начинает поворачиваться тяжело, причина может находиться в положении дверного полотна или ответной части замка.
При закрывании ригели должны свободно входить в ответные отверстия. Если на них постоянно приходится боковая нагрузка, замок может работать с усилием даже при исправном цилиндре.
Частые ошибки при выборе личинки
Покупка цилиндра только по общей длине часто приводит к ошибке. Например, вместо модели 30/40 приобретают 35/35. Обе имеют длину 70 мм, однако положение цилиндра относительно двери отличается.
Асимметричные цилиндры также можно установить неправильной стороной. При заказе нужно понимать, какое плечо находится снаружи, а какое внутри.
Ещё одна распространённая ошибка связана с защитной фурнитурой. Если не учесть толщину броненакладки или декоративной накладки, цилиндр может оказаться слишком утопленным или выступить наружу сильнее, чем предусмотрено конструкцией.
Отдельное внимание требуется цилиндрам с вертушкой. Помимо размеров плеч, нужно учитывать положение вертушки: симметричное, на длинном или коротком плече.
Что указать продавцу при покупке цилиндрового механизма
Чтобы подобрать личинку без лишних попыток и возвратов, при заказе желательно предоставить максимально точные данные.
Укажите размеры двух плеч, например 30/40 мм, определите наружную и внутреннюю стороны, сообщите тип управления и наличие вертушки. Для модели с вертушкой добавьте информацию о её положении на длинном или коротком плече.
Если цилиндр имеет флажок и в каталоге производителя используется специальная маркировка вроде (Х-5)-10-(У-5), где 10 - это размер проема флажка (мм), ориентируйтесь на заводскую схему. Это позволяет избежать неправильного пересчёта размеров.
Также сообщите, какая защитная фурнитура установлена на двери. Эти данные помогут подобрать цилиндровый механизм, который будет правильно располагаться в конструкции двери и удобно работать вместе с замком.
Можно ли заменить личинку самостоятельно
Если дверь открыта, корпус замка исправен, а цилиндр подходит по размерам и конструкции, его замену обычно можно выполнить самостоятельно.
Для стандартной замены потребуется отвёртка, а точный порядок действий зависит от конструкции конкретного замка.
При заклинившем цилиндре самостоятельная замена может оказаться сложнее. Если механизм повреждён и его невозможно извлечь обычным способом, лучше обратиться к специалисту, чтобы сохранить корпус замка и дверную фурнитуру.
Главное при выборе цилиндра
Подбор личинки для входной двери начинается с точного замера. Общая длина показывает только один параметр цилиндра. Для правильной установки необходимо знать размеры плеч от центра крепёжного отверстия до торцов.
При цилиндрах с вертушкой учитывают её расположение относительно длинного или короткого плеча. Для моделей с флажком важно понимать заводскую схему маркировки, поскольку производители могут использовать запись вида (X-5)-10-(Y-5).
Если дополнительно проверить тип управления, положение защитной фурнитуры и характеристики самого механизма, подобрать подходящий цилиндр значительно проще. Точный замер старой личинки перед покупкой помогает избежать ошибки с размером и получить механизм, который корректно встанет в установленный корпус замка.
